儲氣罐是空氣壓縮機的主要輔助設備，它能存儲一定量的壓縮空氣，保證輸出的壓縮空氣平穩，同時能降低空氣管路中的溫度，除去壓縮空氣中的水分、灰塵、雜質等。常見的儲氣罐有臥式儲氣罐和立式儲氣罐兩種。今天柯斐壓縮機械就臥式儲氣罐為大家介紹一下。
一、臥式儲氣罐的具體結構是什么?

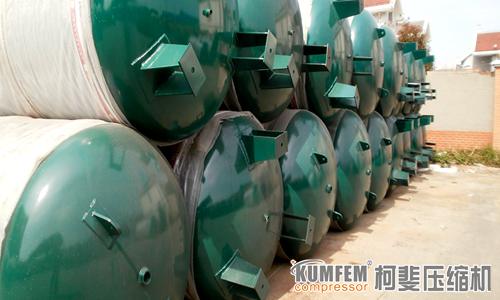

臥式儲氣罐形狀一般為圓的直筒兩端為球形封頭使用帶有法蘭的無縫管作為氣體通道。其材料也分多種，根據儲氣罐使用的金屬材料不同可以分為不銹鋼儲氣罐，碳鋼不銹鋼儲氣罐，合金材料不銹。
二、臥式儲氣罐的主要功能?
臥式儲氣罐在現場應用中主要有以下功能：緩沖、降溫、除水和儲能。
空壓機氣體如果一出來就進入儲氣罐，通過儲氣罐、過濾器、再到干燥機。由于空壓機壓縮空氣在儲氣罐的作用下，空氣通過儲氣罐時高速的氣流撞擊到儲氣罐壁使其 產生匯流，在儲氣罐內使溫度快速下降，使大量的水蒸氣得到液化，從而去除大量的水份及油份，從而減輕冷干機的大量負荷(在這里大家可以做個試驗：在儲氣罐 里有壓縮空氣時，把下面的排污閥打到全開，讓氣體從排污閥流出，不用多久，就會出現兩種可能：
①排污閥很冷，并可以看到有冰塊排出
②儲氣罐里因?yàn)楸乱矔?huì)出現剩下3- 4公斤的壓力排不出來。在這就可以看出儲氣罐的冷卻量)在壓縮空氣經過儲氣罐時，由于儲氣罐能儲存一定量的空氣，且輸出之壓比較平穩，平穩氣流經過過濾器 而對過濾器過濾性能也大大提高，是過濾器的使用壽命也得到延長，在精密過濾器后的儲氣罐主要起到緩沖和儲能作用，使進入車間的空氣穩定平穩的輸入!
所以正確的管路配置應該是：空壓機→儲氣罐→初級過濾器→冷干機→精密過濾器→儲氣罐→用戶車間。
