羅茨風機屬于容積式回轉風機,主要的動力來源為電機、柴油機或者電機柴油混合式,選型的主要參數有風量、壓力、轉速、電機功率等。今天小編要和大家分享的知識是羅茨風機結構及工作原理,該文會從羅茨風機結構形式、工作原理等方面,為大家詳細講解羅茨風機。
1、羅茨風機結構形式

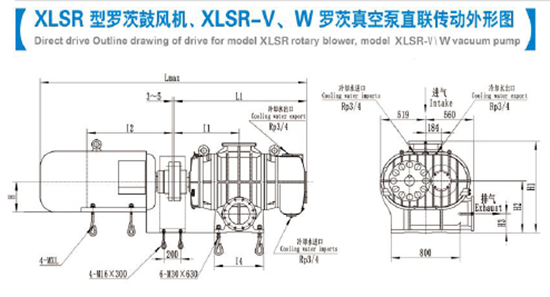

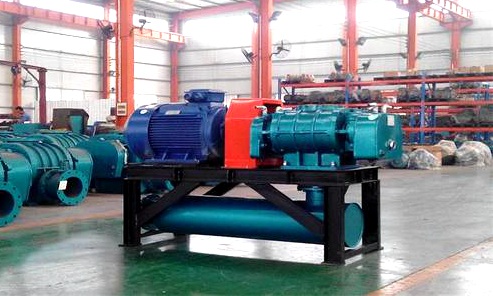

一臺普通的三葉羅茨風機,主要由兩部分構成:驅動機和機頭,驅動機是風機的動力來源,可以是電機也可以是柴油機,機頭是羅茨風機的主要工作組件,通過有規律的運轉,以達到氣體輸送的目的。
想要了解羅茨風機的工作原理,必須對羅茨風機機頭的結構有充分的了解,機頭的主要組成部分有:墻板、機殼、主動葉輪、從動葉輪、主動從動齒輪、主副油箱、軸承等。
2、羅茨風機工作原理
羅茨風機有兩個葉輪,在電機帶動下,兩個葉輪會相向轉動,當葉輪轉過進氣口之后,兩個葉輪和墻板及機殼之間會形成一個密封的腔室,葉輪繼續轉動,密封腔室里面的空氣會被壓入排氣口,如此反復經過進氣口和排氣口,將外界空氣輸送至目的地。
葉輪與葉輪、葉輪與墻板、葉輪與機殼之間會存在一定的間隙,該間隙有固定標準和誤差,誤差過大會產生其他相應的故障問題。在葉輪經過排氣口時,在管道前方壓力的作用下,會將部分氣體通過間隙泄漏至外界,這樣的泄漏,我們稱之為內泄漏。
羅茨風機的工作原理很簡單,輔助一些圖片,我們能夠?qū)ζ涔ぷ髟碛星逑吹恼J知,在理解羅茨風機的工作原理時,首先要掌握其基本結構,然后再去掌握其運轉原理,這樣就能夠很好的掌握羅茨風機的工作原理了。
