螺桿式空壓機是一種空氣壓縮機，有雙螺桿與單螺桿兩種。雙螺桿空壓機的發明比單螺桿空壓機晚十幾年，設計上雙螺桿式空壓機更趨合理、先進。雙螺桿空壓機克服了單螺桿空壓機不平衡、軸承易損的缺點，具有壽命長，噪音低，更加節能等優點。八十年代技術成熟后，其應用范圍在日漸擴大。

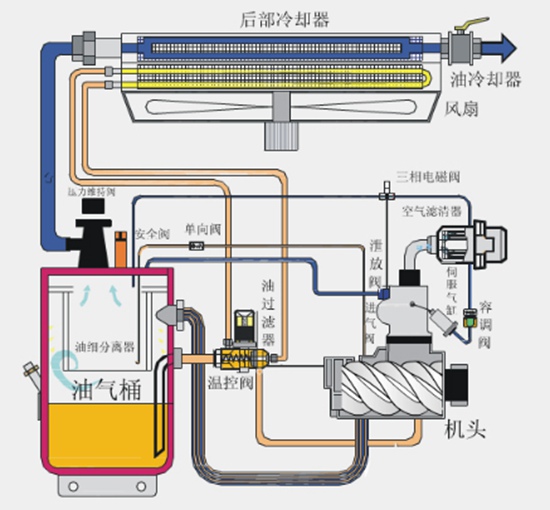

螺桿空壓機工作原理圖
螺桿空壓機詳細原理解析：
1、吸氣過程
螺桿式空壓機無進氣與排氣閥組，進氣只靠一個自動調節閥的開啟與關閉調節。當主副轉子的齒溝空間轉至機殼進氣端開口時，其空間最大，此時轉子下方的齒溝空間與進氣口的自由空間相通，因在排氣時齒溝內的空氣被全部數排出，排氣完了時，齒溝處于真空狀態，外界空氣即被吸入，并沿軸向流入主副轉子的齒溝內，當空氣充滿了整個齒溝時，轉子之進氣側端即轉離了機殼之進氣口，齒溝間的空氣即被封閉，以上為“吸氣過程”。
2、封閉及輸送過程
吸氣終了時，主副轉子齒峰會與機殼密封，齒溝內的空氣不再外流，即“封閉過程”。兩轉子繼續轉動，其齒峰與齒溝在吸氣端吻合，吻合面逐漸向排氣端移動，即形成“輸氣過程”。
3、壓縮過程及噴油過程
在輸送過程中，吻合面逐漸向排氣端移動，即吻合面與排氣口間的齒溝空間逐漸減小，齒溝內的空氣逐漸被壓縮，壓力逐漸升高，即“壓縮過程”。壓縮的同時，潤滑油亦因壓差的作用被噴入壓縮室內與空氣混合。
4、排氣過程
當轉子的排氣口端面與機殼排氣口相通時(此時氣體壓力最高)，被壓縮氣體開始排氣，直至齒峰與齒溝的吻合面移至機殼排氣端端面，此時兩轉子的吻合面與機殼排氣口之間的齒溝空間為零。即完成“排氣過程”。與此同時，轉子的吻合面與機殼進氣口之間的齒溝長度又達到最長，由此開始一個新的壓縮循環。
